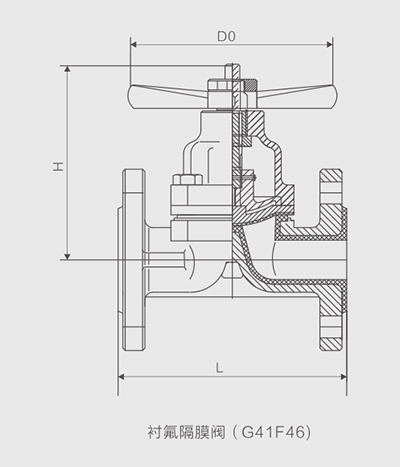

G41F46-10C衬氟隔膜阀是一种截断阀。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。该衬氟阀门吝惜闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开，以达到截断管内介质之目的。
结构特点：G41F46隔膜阀把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种连接形式通常为法兰连接按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用。隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀
性能原理：漏率：≤1.3×10-5Pa。L/S
材料：304、316L
工作介质：气，水，油
工作温度：氟橡胶-30℃～+150℃
衬氟隔膜阀主要衬材料：聚全氟乙烯FEP (F46)
衬氟隔膜阀原理：以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。特点：结构紧凑、简单、体积小，外形美观开关有导向，运动平稳关闭力矩小，寿命长，≥30万次膜片压紧可自动调整，受压均匀，密封可靠膜片装入阀芯采用推入式，更换方便。
