LXB180D系列差压变送器
产品描述
LXB180D系列差压变送器系选用高过载单晶硅隔离型差压传感器，通过高可靠性的放大电路，将被测介质的差压（液位）转换成0.6～3VDC电压信号。高质量的传感器、精湛的全焊接封装工艺以及数字化的补偿技术确保了该产品的稳定性、可靠性和环境适应性。该产品具有广泛的应用领域，特别适用于油、气等各种设备配套使用。
应用领域
l LNG/CNG罐及装备
l 工业过程检测与控制
l 液压与气动控制设备
l 发动机、内然机、压缩机、加气机
l 制冷机、机车制动系统
l 发电机组
l 食品卫生行业
l 医药及生物制品加工
l 其它领域的压力测量
特点
l 量程范围宽
l 过载能力可达100倍以上
l 不锈钢隔离膜片及全焊接结构，防腐性能好
l 多种量程选择
l 反向极性保护及限流保护
l 抗干扰
l 体积小、外形美观、性价比高
l 高精度、高稳定性、高可靠性
技术参数
测量介质 | 与316不锈钢兼容的各种液体、气体或蒸汽 |
量程范围 | 0～10kPa至0～1.7MPa |
过 载 压 力 | 最大量程100倍 |
工 作 电 压 | 3.6VDC 电池供电 、 24VDC |
工 作 电 流 | ≤4.5mA |
精 度 | ±0.5%(包括非线性、重复性、迟滞在内综合误差） |
输出信号 | 0.6～3.0VDC(三线制) 4-20MA输出、0-10VDC输出 、0-5VDC输出 |
工作温度 | -20 ～70℃(标准补偿)； |
贮存温度 | -40～125℃ |
相对湿度 | 0%～95% |
负载电阻 | R≥500Ω |
电源影响 | 小于输出量程的0.1%/V |
负载影响 | 可忽略不计 |
温度影响 | ±3.0%FS(0.5级)、 (相对于25℃、补偿温度：-10 ～70℃） |
稳定性 | 0.5%FS/年 |
膜片材料 | 316L不锈钢 |
接头及外壳材料 | 304不锈钢 |
过程接口 | M20×1.5 |
引线方式 | 直出电缆 长度80+200mm |
重量 | 约0.2kg～0.3kg |
防护等级 | IP65 |

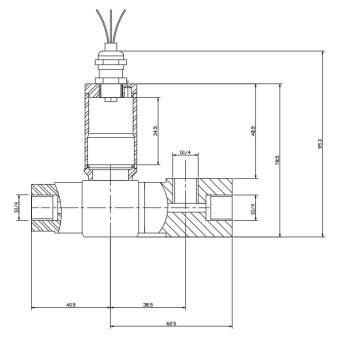

结构尺寸
安装
l 在测量高温或者超低温介质时，应使用引压或冷却装置，以便将温度变至变送器正常使用温度范围内。
l 露天安装时，应尽量把变送器置于通风干燥处，避免强光直接照射和雨淋，否则将降低整机的性能及影响整机的寿命。
l 引出的电缆线应注意保护，在工业现场使用时，建议使用防爆软管或金属管保护，或者架高。
注意事项
l 请按说明书中的要求正确接线。
l 本产品属精密测量仪表，严禁随意摔打、冲击、强力夹持、拆卸或用尖锐的器具捅引压孔。
l 严禁过载超过说明书规定的极限。
l 输出异常后请随即停机检查。如属产品质量问题，请随保修卡一起返回本公司维修或更换。
