本系列可用于兼容气体介质的绝压、表压、和差压检测，具有优良的性能。
特点
· 低成本，可互换性；
· 双列直插式（PID）结构，可用于印刷电路板（PCB）安装
· 温度补偿范围0~60℃
· 恒流1.5mA供电
· 差压形式
· 压力范围：0~35KPa
· 高精度：±0.1%
· 绝縁：50MΩ
应用
· 医疗设备：血压计、呼吸机和灌注泵
· 空调、通风设备
· 气流检测
· 计算机外围设备
· 过程控制

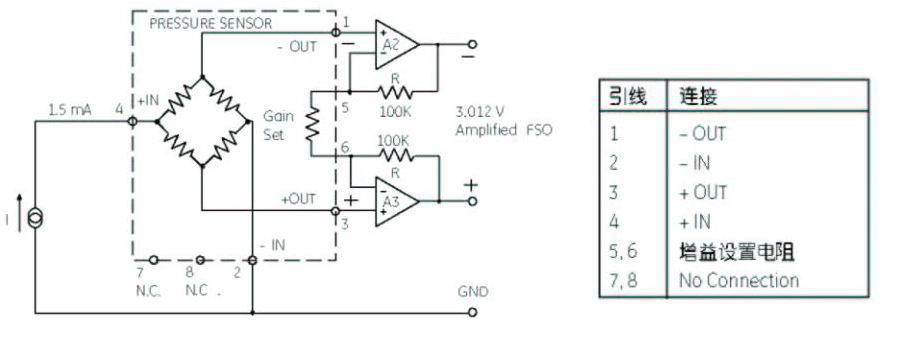

工作原理及接线图:

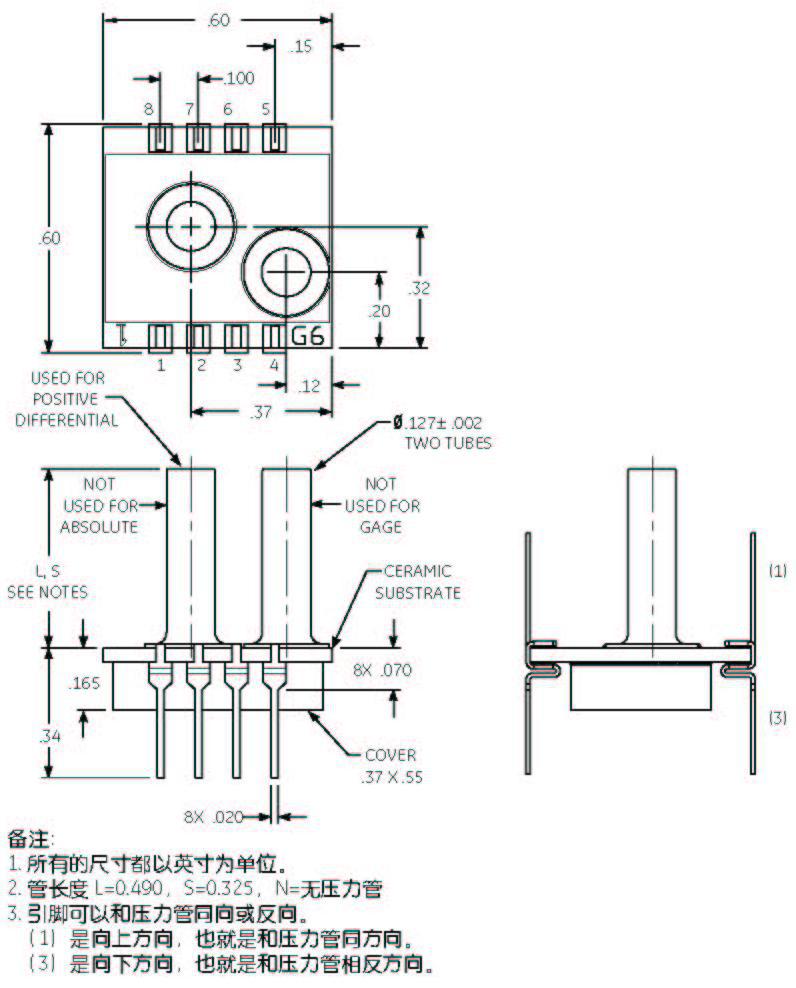

外型尺寸：
性能参数：
特 性 | 单位 | NPC-1210（中压） |
压力范围 | Psi | 0~5Psi |
过载 | 额定压力 | 3X |
重量 | 克 | 2.5 |
介质兼容性 | 材料为：玻璃、陶瓷、硅、环氧树脂、RTV及镍等； 表压、差压（正压）接口可接触兼容温性介质：绝压、差压（负压）口可接触兼容干燥气体； | |
补偿温度 | ℃ | 0~60 |
工作温度 | ℃ | -40~125 |
储存温度 | ℃ | -55~150 |
电参数 | 测试环境温度25℃ | |
Min、Typ、Max | ||
供电 | mA | - 1.5 2.0 |
零点输出 | mV | - - 2 |
满度输出 | mV | 75 100 150 |
线性 | ±%FSO | - - 0.1 |
压力迟滞 | ±%FSO | - - 0.1 |
输入阻抗 | Ω | 2500 4000 6000 |
输出阻抗 | Ω | 4000 5000 6000 |
零点温度系数 | ±%FSO | - - 0.5 |
满度温度系数 | ±%FSO | - - 0.5 |
电阻温度系数 | % / ℃ | - 0.22 - |
零点温度迟滞 | ±%FSO | - 0.1 - |
短期稳定性 | uV/V | - |
