描述
Novasensor 公司的NPH系列，将集成化的敏感芯片封装于标准的TO-8型电子外壳内，便于安装到印制线路板上，是具有良好性价比的产品。
· 正如Novasensor公司的所有硅压力传感器一样，NPH系列应用了senstable温度补偿工艺技术，将温度补偿的电阻环路制作在混合陶瓷基片上，在0~70℃的温度补偿范围内，提供了最小的温度误差0.75%（最大值）。
· 本系列可用于非腐蚀性气体和干燥空气的绝压、表压和差压检测，具有优良的性能。
特点：
· 固态、高可靠性、高灵敏度

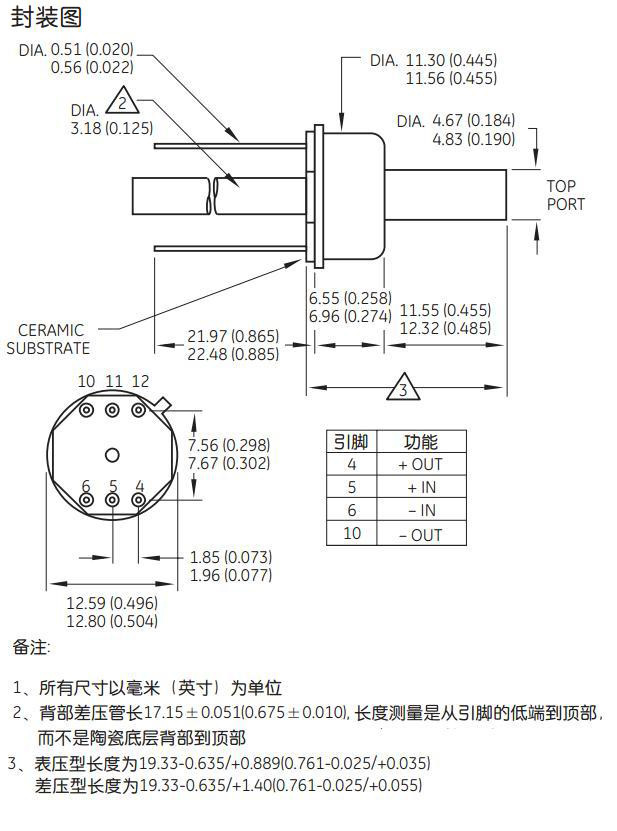

· 标准TO-8封装，可用于PC板安装
· 可与非腐蚀性气体介质兼容
· 恒流1.5mA供电
· 表压形式
· 压力范围：0~7KPa
· 线性0.1%FSO(典型值)
· 0~70℃温度补偿,温度系数：0.2%FSO(典型值)
应用
· 气动控制系统
· 自动检测和过程控制系统
· 供暧、通风和空气调节
· 医疗设备：灌注泵、血压计和呼吸机
· 航空仪表：高度计、气压表和机舱压力检测设备
· 计算机外围设备
性能参数：
特 性 参数 单位 备注 |
压力范围 0~7 KPa 低压过 载 5X 额定压力 |
电气性能 25℃（除非另有说明） |
工作电压 1.5 mA 最大2mA 绝缘电阻 107 Ω 50VDC 输入阻抗 3200 Ω ±25% 输出阻抗 5000 Ω ±20% 桥 阻 5000 Ω ±20% |
环境条件 |
工作温度 -40~125 ℃ 补偿温度 0~70 ℃ 振 动 10 g 20~2000Hz 冲 击 100 g 11ms 寿命(冲击压力循环) 10X106 次 |
物理特性 |
重 量 <5 g 兼容介质 非腐蚀性气体和干燥空气 |
技术指标(没有其它说明,经0~70℃的温度补偿,所有测试值勤相对25℃、1.5mA恒流供电) |
特 征 | 7kpa | ||||
最小 | 典型 | 最大 | 单位 | 备注 | |
零点输出 | -8 | ±2 | 8 | mV | |
满度输出 | 50 | 75 | 150 | mV | |
线性度 | -0.25 | 0.05 | 0.25 | %FSO | |
重复性和迟滞 | -0.2 | 0.05 | 0.2 | %FSO | |
零点温度系数 | -2 | 0.5 | 2 | %FSO | |
满度温度系数 | -3 | 0.5 | 3 | %FSO | |
温度滞后 | -0.5 | ±0.2 | 0.5 | %FSO | 100小时 |
短期稳定性 | ±5 | uV/V | 1年 | ||
长期稳定性 | ±0.1 | %FSO | 1年 | ||
