产品简介：

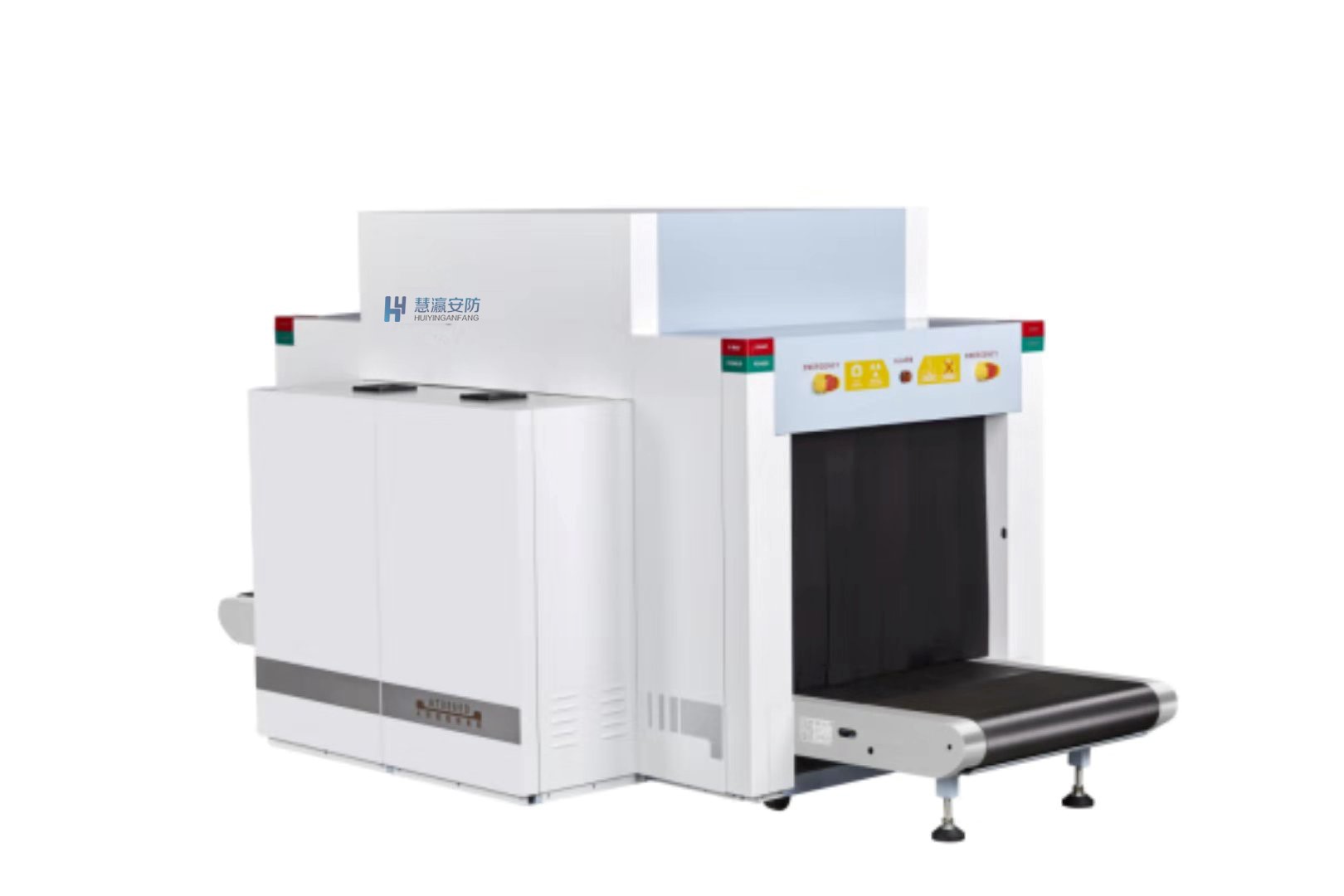

HY-8065D（双视角）通道式X光机是我司自主研发的中型多能量、双视角X射线检查设备，采用两组独立的X光源检查系统，利用双能量探测器及数字图像处理系统，从垂直和水平两个方向对物品进行检测，无需考虑被检物品的摆放位置而获得超级清晰鲜明的图像。相比传统X射线检查设备，能在检查效率、占地空间（增加检查效率相当于增加了站内空间利用率）、减少误报、漏报及辅助自动识别上更具优势，更加适用于铁路、车站、海关、物流、轨道交通等这样大流量、包裹携带比率高的场所。

产品优势：

★双射线源：新型双视角技术让危险品无以遁形，两角度综合评判，有效提高探测的准确性，同时大大提高了安检过程的效率。射线源为数字化射线，剂量更小，产生图像的效果更好，更加节能、稳定、安全环保。

★高端主配件：探测器（日本滨松）、采集系统（英国Sens tech）、工控机（研华）、电动滚筒（斯巴克斯）等等均采选用国际大品牌产品，真材实料，质量可靠、工况稳定。

★设备框架稳固：

1、设备主框架均采用2-3mm的国标冷轧板及方通钢材，整体结构牢固可靠，不会变形。不锈钢材质选用国标304不锈钢，防腐防锈。

2、钢结构框架板边缘都经过了倒圆角处理，不会划伤各种线缆。

3、所有钢结构框架都经过喷漆防腐处理，经久耐用。

★高标准铅帘：

1、均采用双层铅帘（铅当量0.45mmPb）错缝布置，防护射线泄漏的效果更佳。铅帘表面硬化花纹，比起平滑光面铅帘更加美观、耐磨，长时间使用后铅帘侧面边缘也不会出现布絮。铅帘内部密布高强度尼龙线网，有效降低铅帘中部断裂的几率铅帘寿命更久且维护成本更低，

2、铅帘添加天然橡胶，同等铅当量下，材质更加薄和柔软，当重量较轻的包裹和小件的待测物品通过时更加容易，不会被厚硬的铅帘挡住。

★优质传送皮带：

1、 皮带的面层选用加硬聚氯乙烯胶质材料，更耐磨损，使用寿命更久。表面采用钻石纹面印花及防静电处理，细小划痕几乎不可见，使用中更耐割伤刮花，不易沾灰，更耐脏。并且比一般光面的皮带摩擦力更强，传送效率更高。

2、皮带厚度3mm，抗拉强度高，不易塑性变形。而普通较薄的皮带在重载负荷使用工况下，时间一长，就容易出现因皮带拉伸变形导致的皮带松脱、跑偏，承载力变弱的情况。相比而言，慧瀛安检设备使用的3mm厚度皮带更能满足大件物品、重型物品的输送需求。

3、 皮带底层织物使用低噪音织物，运行中的摩擦声音更小，整机噪音大幅下降。

★加厚铅板防护：采用2-5mm厚度的铅板对机器结构间连接处的微小间隙（不超过1mm的，高于行业标准）进行封堵，屏蔽泄漏，最大限度地减少X射线泄漏剂量，相对其他品牌产品更加安全环保。

★人性化设计：独特的防夹手装置不仅安装在接物架上外，还在通道进出口的皮带下方也设置了防夹手措施，防止人员放取过包行旅时不小心被夹手，也能防止小孩子好奇伸手触摸时被夹手。

★高规格电机：选用三相变频电机，相比单向电机，噪音更低，拉力更大。

★合理布局：

1、设备外壳四角安装了8个指示灯，前后各设置1个指示灯，加上操作键盘上的工况指示灯，全角度灯光显示，更直观、清楚、及时地显示设备工作状态。

2、设备外壳设置了多个散热排气扇，能及时有效地散热，保障设备部件的良好工况。

★软件功能强大：

1、强大的物质识别功能和危险品辅助检测功能。能够分辨有机物、无机物和混合物，赋予不同颜色，便于工作人员快速识别，并且能自动辅助探测爆炸物和毒品。

2、当过包图片储存量达到最大值时也能正常工作。相比其他品牌安检机的存储量稍大系统就死机的情况，慧瀛安检设备的软件运行更稳定可靠，存储的过包图片不会丢失。

★品质可靠：公司经过10多年的探索和发展，在安检设备生产领域积累了丰富的经验。每台机器出厂前均通过严格的高低温试验、湿热试验和振动试验，以保证产品能够无故障连续运行10000小时以上。

★真实参数：产品实际使用中的各项性能参数真实可信。产品各项性能指标均达到国际一流水平，产品的穿透力、分辨力为行业最优，超清图像处理系统可媲美世界同类顶尖产品。

★安全环保：产品符合国际国内健康安全标准，使用更安心。产品具有智能感应功能，行李放上传送带机器自动运行，无过包行李时进入静止待机状态，更节能环保。

★包装材料：包装木箱材料选用全新木材，箱体更加牢固、美观。

技术指标：

基本参数

通道尺寸          800mm(宽)*650mm(高)

传送带速度         0.22m/s

最大负载能力       200kg

穿透力             顶照视角：大于40mm钢板  侧照视角：大于40mm钢板

线分辨力           顶照视角：Φ0.0787mm金属丝 侧照视角：Φ0.0787mm金属丝

穿透分辨力         顶照视角:Φ0.202mm金属丝 侧照视角：Φ0.160mm金属丝

空间分辨力         顶照视角:水平：Φ1.0mm，垂直：Φ1.0mm  侧照视角：水平：Φ1.0mm，垂直：Φ1.0mm

辐射安全

单次检查剂量          小于3.1μGy

泄露射线剂量率        小于0.2μGy/h（在距设备外表面5cm的任意处测试均符合且优于国内外健康安全标准）

高效防辐射             采用双层错缝、耐磨、结实的铅帘，超厚2-5mm铅板确保设备安全可靠

X射线发生器

数字接口          管电压80-160kv（可调），电流0.3-1.2mA（可调）

冷却／工作周期    密封式油冷／100％

设备功能

图像处理功能   彩色/黑白、局增、超增、边缘增强、灰扫、反色、高穿、低穿、增亮、减暗、放大/缩小、回拉/前拉、可疑有机物报警标记、边缘增强处理

系统功能       开机自检、多级用户管理、图像管理、TIP管理、曲线诊断、系统设备信息、OSD操作功能、图像镜像、1-64倍无级放大、操作员培训、精准定位过包图像、清空通道提醒、设备信息查询、快速切换语言、U盘升级软件、远程实时查看查看图像、一键校准、一键式关机、智能滚筒（选配）

结构设计

防夹手装置   通道进出口的皮带下方及接物架独特防夹手设计，安全可靠

立体指示灯   四角立柱指示灯，全角度几时显示设备工作状态，外形简约美观

人性化设计   专业键盘，配合符合人体工程学设计的工作台，使用便捷、舒适

优质皮带   输送带表面钻石纹面印花，使用中更耐切割、耐刮花；3mm厚度更耐拉伸，不易变形；表面防静电处理，使用时不易被污染

安装数据

外形尺寸（不含接物架）3060mm（长）*1481mm（宽）* 1491mm（高）

工作温度／湿度      5℃～45℃／0%～90% (不冷凝)

储存温度／湿度     -20℃～60℃／10%～90% (不冷凝)

工作电源           220VAC(±10%)  50±3HZ

功率损耗           1.5KW
